CISS Metallkapslingar
SSF metallkapslingar- Ett säkert sätt att skydda dina CISS-enheter.
CISS Metallkapsling för Centralenhet
Skåpet levereras komplett med låsbar dörr. Måtten på skåpet är 420 x 300 x 240 mm (B x H x D), väger 8,6 kg (tomt med monterad dörr och monteringsplåtar) och monteras med M6 skruv eller motsvarande. I skåpen kan man fästa 3 st. monteringsplåtar (en vardera på höger sida, vänster sida och bottendel). I skåpets bakplan finns hål för kabeldragning och ytterligare monteringsplatser. I skåpets tak kan en 250 mm DIN-skena monteras med muttrar på två instansade bultar.

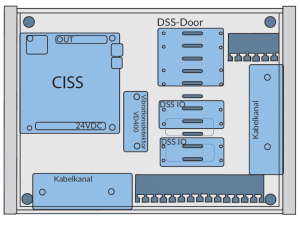

På baksidan av skåpet finns väggdistanser för att möjliggöra väggmontage och kabeldragning bakom skåp. För att skåpet skall kunna monteras i ett 19” rack behövs skåpsfästen för infälld montering. För att vara godkänd enl. SSF klass 3-4 måste även skåpet i detta fall monteras på en skiva. Skivan är till för att fästa bortbrytningsskyddet och fungerar även som ett petskydd för kabelgenomföringarna på skåpets baksida i 19” racket Skivan måste även täcka strömförsörjningsskåpets baksida. För SSF larmklass 3 och 4 skall även en seismisk detektor VD 400 monteras i skåpets mitt på bakplanet. Bestyckningen av skåpet kan varieras på bakplanet och de tre monteringsplåtarna. Nedan är ett förslag på hur skåpet kan bestyckas:
• 1 st. CISS Centralenhet.
• 4 st. DSS IO82 (VMC modul bred)
• 1 st. Vibrationsdetektor ALARMTECH VD 400
• 5 st. VMC Modul smal
• 2 st. DSS Door2


CISS Metallkapsling för DSS
Metallkapslingen har måtten 155 x 215 x 45 mm (B x H x D inklusive lock), väger 0,9 kg, (tomt inklusive lock) och monteras med M6 skruv eller motsvarande. DSS-kapslingen har plats för antingen en DSS Doors, 1-3st DSS IO82 eller 1-5 st smala VMC-moduler. Fästen är gjorda för att fästa VMC moduler. Avståndet till locket är avpassat så att IR-sabotagedetektor på DSS-enheter detekterar om locket avlägsnas. I kapslingens överkant kan även en seismisk detektor fästas med plåtskruv antingen vågrätt eller lodrätt till vänster. Den kopplas i serie med ovan nämnda sabotageswitch. Seismiskdetektor är ett krav för SSF larmklass 3 och 4 vid placering utanför övervakat område.


Benämning
Artikelnummer
CISS Metallkapsling för Centralenhet
31-SxENC-001
CISS Metallkapsling för DSS
31-DSSENC-001
